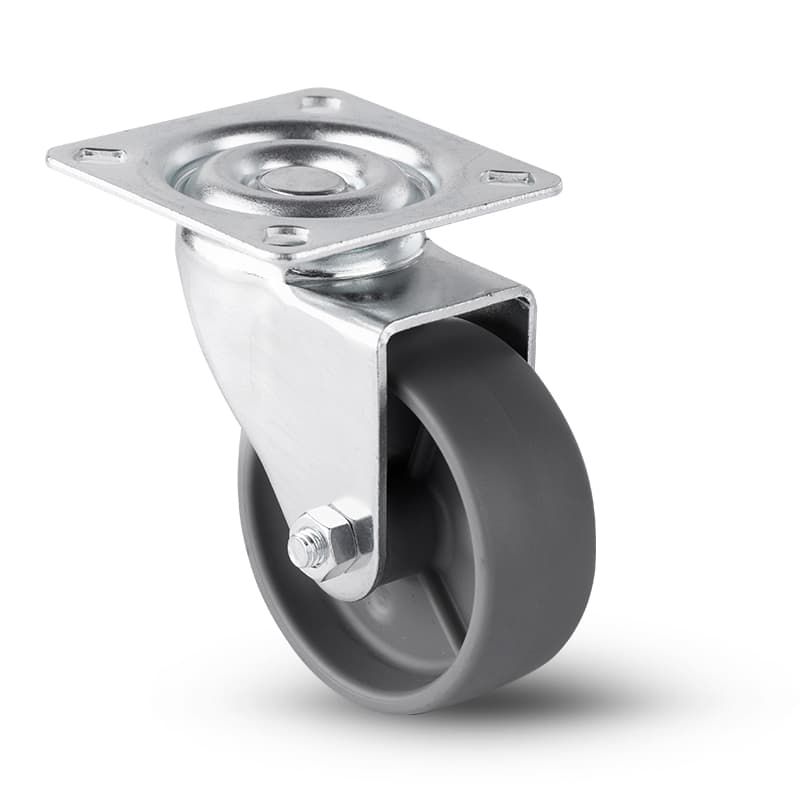

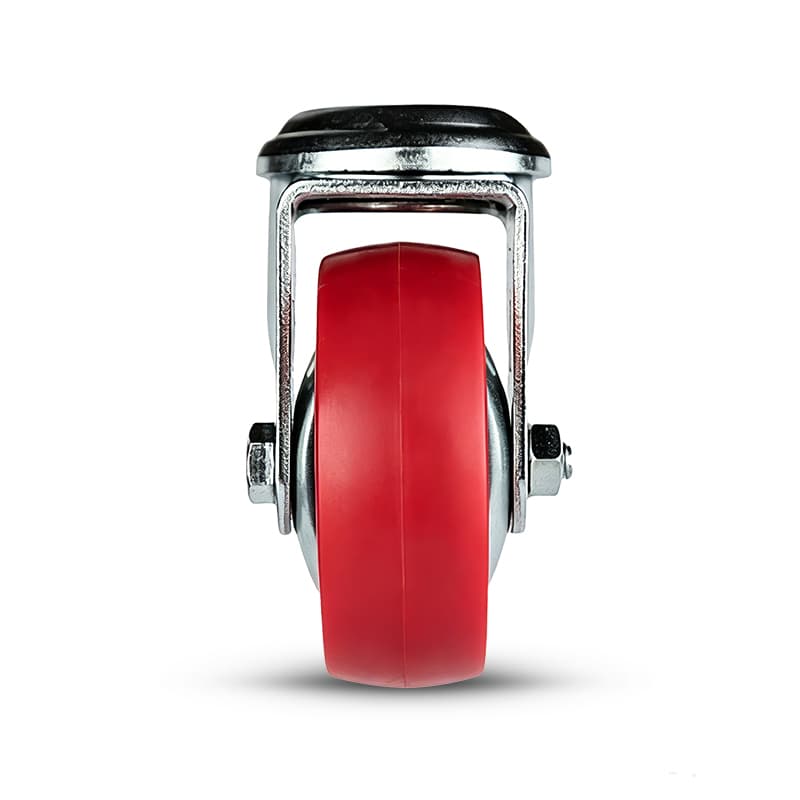

艾米丽

40mm50mm60mm75mm100mm

关键属性

产品直径

100MM/75MM/60MM/50MM/40MM

材质说明

铁、 PU/TPE

适用范围

工业、商业

产品标准

EN12528

资料与链接

资料下载

下载技术数据表

规格参数

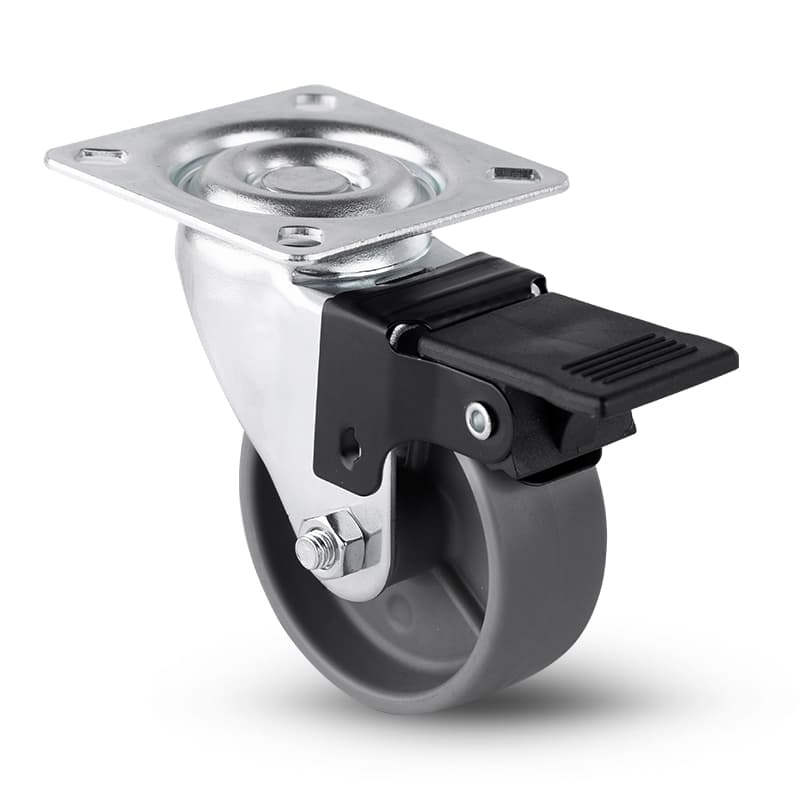

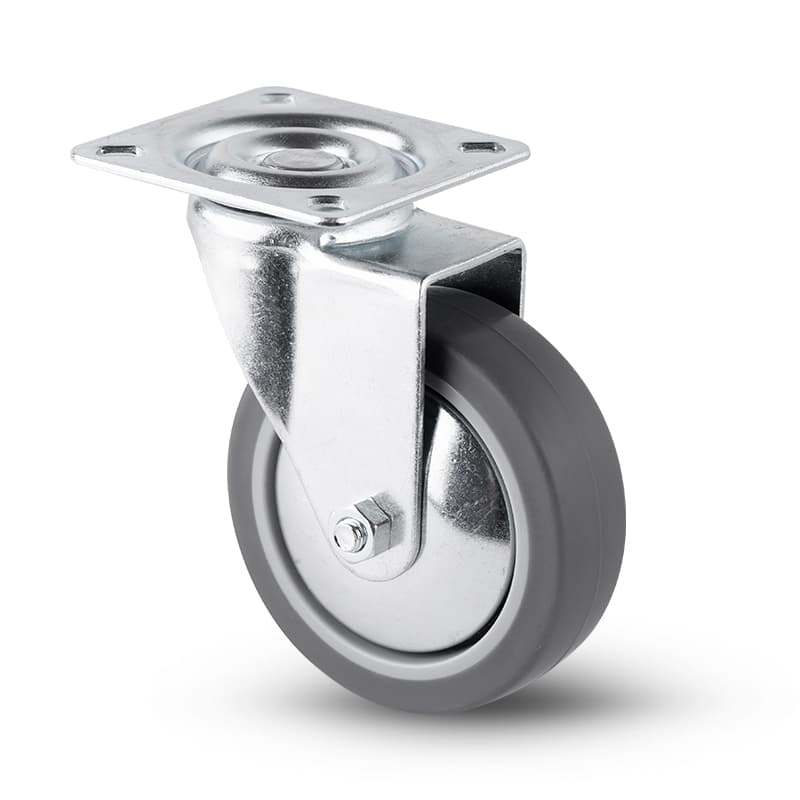

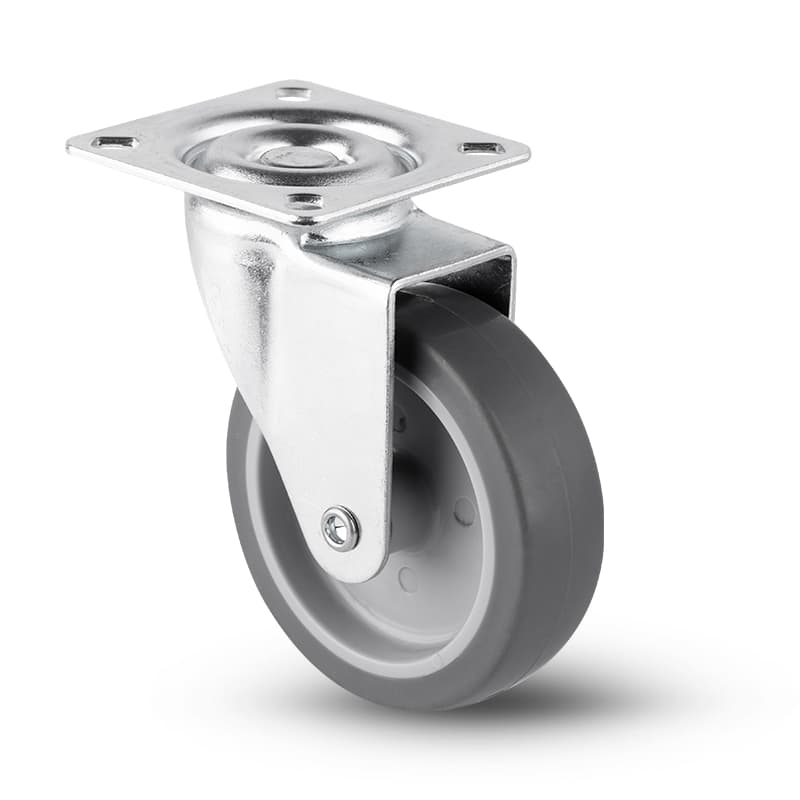

平底

EMILY 艾米丽

	100	75	60	50	40
	124.5	97	78.5	64	52
	33	33	33	28.5	27.5
适配	60x60x2	60x60x2	60x60x2	46x46x2	46x46x2
	70	56	48	36	24
轴承	〓	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
100	124.5	33	60x60x2	70	〓	下载图纸
75	97	33	60x60x2	56	〓	下载图纸
60	78.5	33	60x60x2	48	〓	下载图纸
50	64	28.5	46x46x2	36	〓	下载图纸
40	52	27.5	46x46x2	24	〓	下载图纸

平底

EMILY 艾米丽

	100	75	60	50
	124.5	97	78.5	64
	33	33	33	28.5
适配	60x60x2	60x60x2	60x60x2	42x42x2
	70	56	48	36
轴承	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
100	124.5	33	60x60x2	70	〓	下载图纸
75	97	33	60x60x2	56	〓	下载图纸
60	78.5	33	60x60x2	48	〓	下载图纸
50	64	28.5	42x42x2	36	〓	下载图纸

平底

EMILY 艾米丽

	75	60	50	40
	97	78.5	64	52
	33	33	28.5	27.5
适配	60x60x2	60x60x2	46x46x2	46x46x2
	56	48	36	24
轴承	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
75	97	33	60x60x2	56	〓	下载图纸
60	78.5	33	60x60x2	48	〓	下载图纸
50	64	28.5	46x46x2	36	〓	下载图纸
40	52	27.5	46x46x2	24	〓	下载图纸

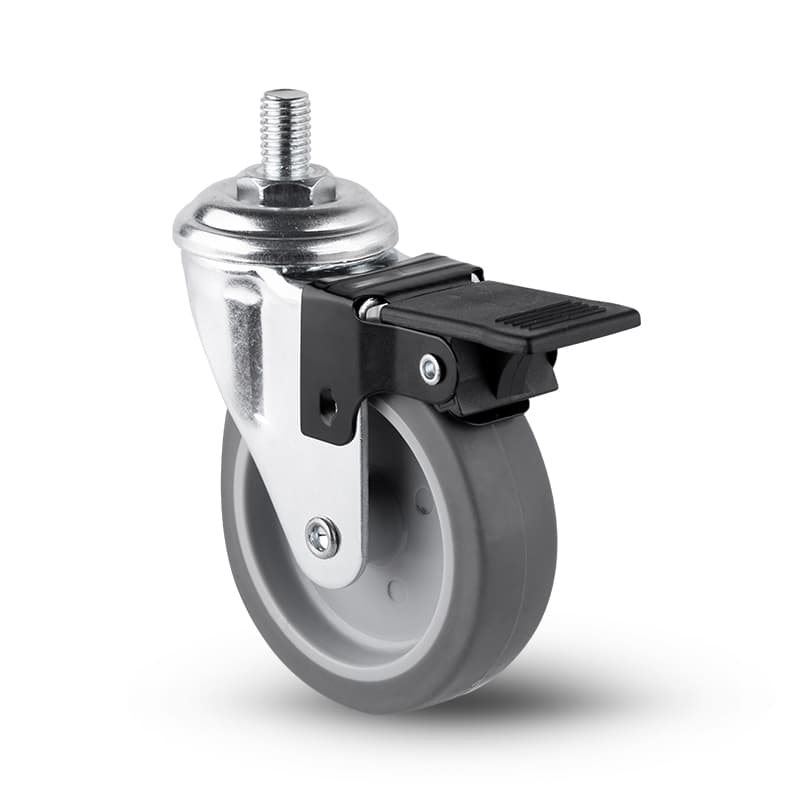

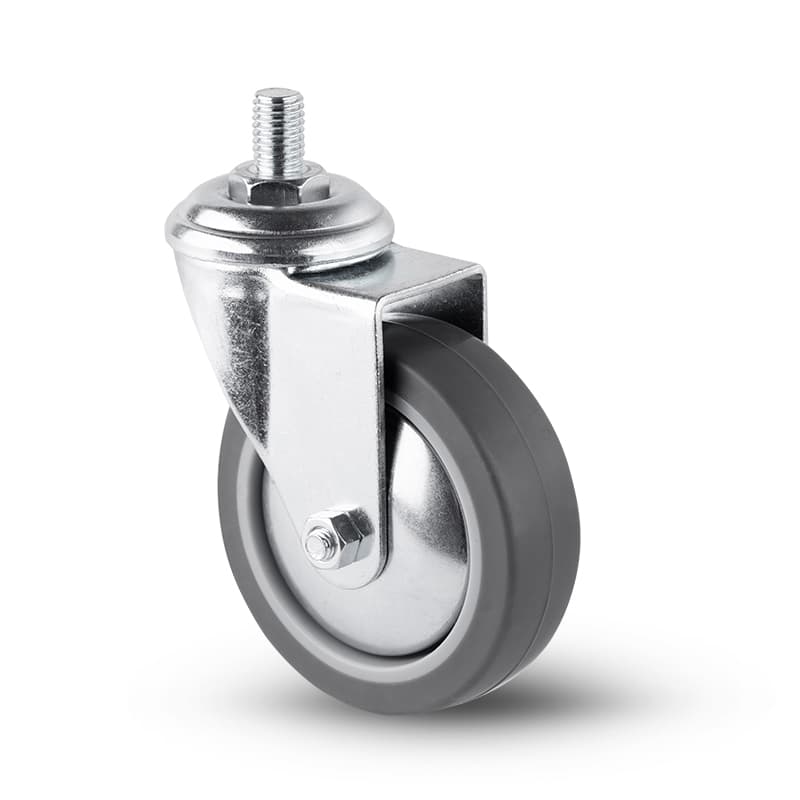

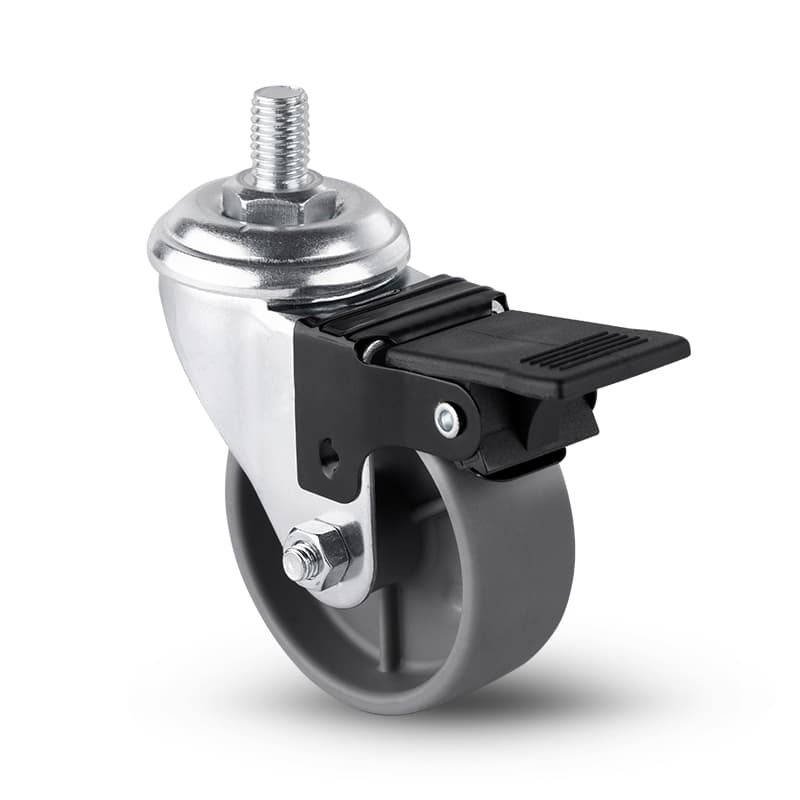

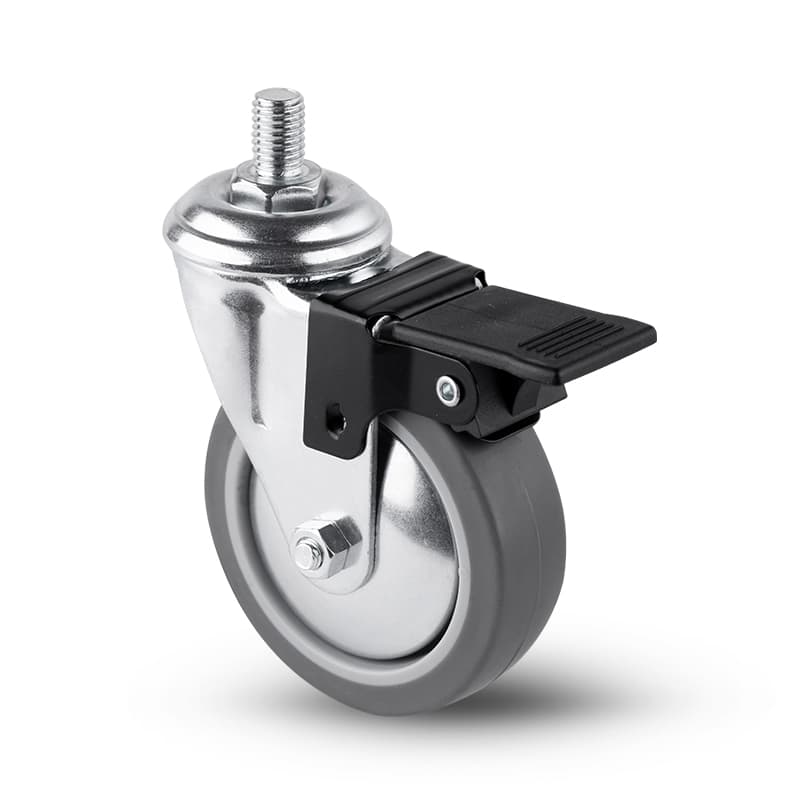

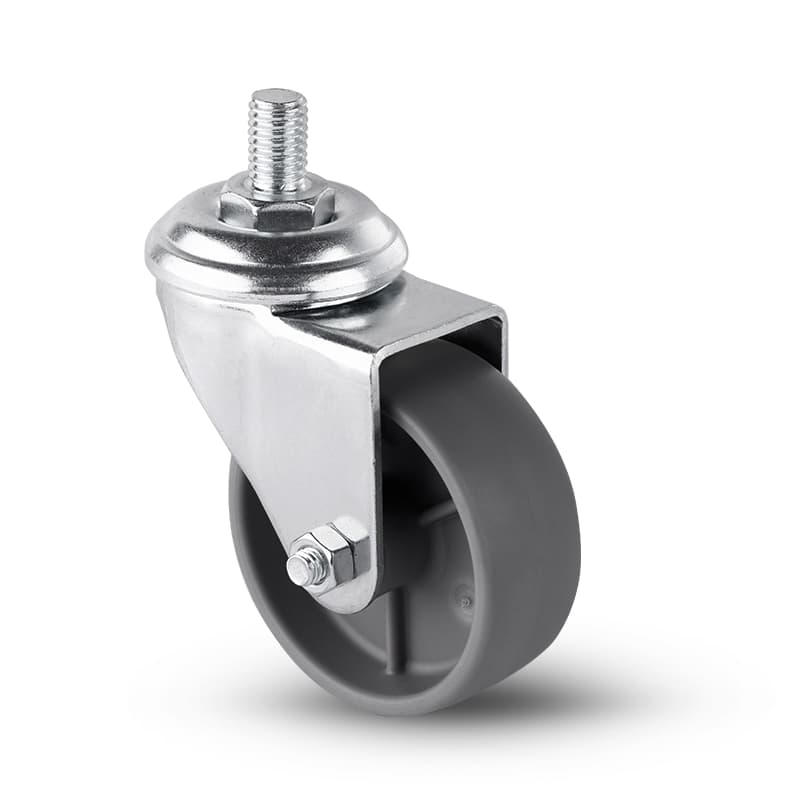

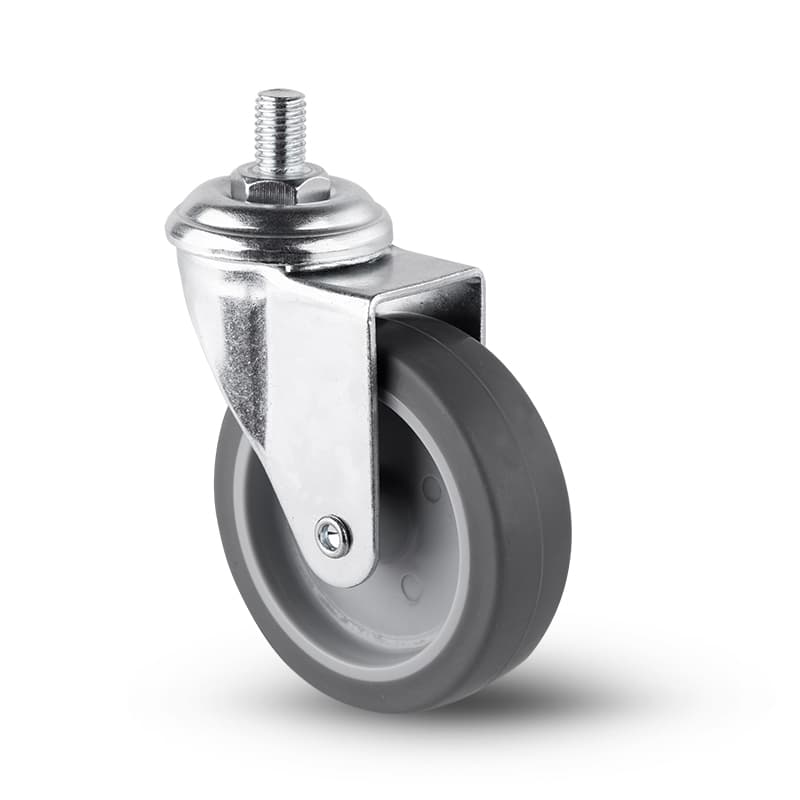

螺杆

EMILY 艾米丽

	100	75	60	50	40
	127	99.5	83	67	57
	33	33	33	28.5	27.5
适配	M10x15	M8x15	M8X15	M8x15	M8x15
	70	56	48	36	24
轴承	〓	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
100	127	33	M10x15	70	〓	下载图纸
75	99.5	33	M8x15	56	〓	下载图纸
60	83	33	M8X15	48	〓	下载图纸
50	67	28.5	M8x15	36	〓	下载图纸
40	57	27.5	M8x15	24	〓	下载图纸

螺杆

EMILY 艾米丽

	100	75	60	50
	127	99.5	83	67
	33	33	33	28.5
适配	M10x15	M10x15	M8x15	M8X15
	70	56	48	36
轴承	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
100	127	33	M10x15	70	〓	下载图纸
75	99.5	33	M10x15	56	〓	下载图纸
60	83	33	M8x15	48	〓	下载图纸
50	67	28.5	M8X15	36	〓	下载图纸

螺杆

EMILY 艾米丽

	75	60	50	40
	99.5	83	67	57
	33	33	28.5	27.5
适配	M8x15	M8X15	M8x15	M8x15
	56	48	36	24
轴承	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
75	99.5	33	M8x15	56	〓	下载图纸
60	83	33	M8X15	48	〓	下载图纸
50	67	28.5	M8x15	36	〓	下载图纸
40	57	27.5	M8x15	24	〓	下载图纸

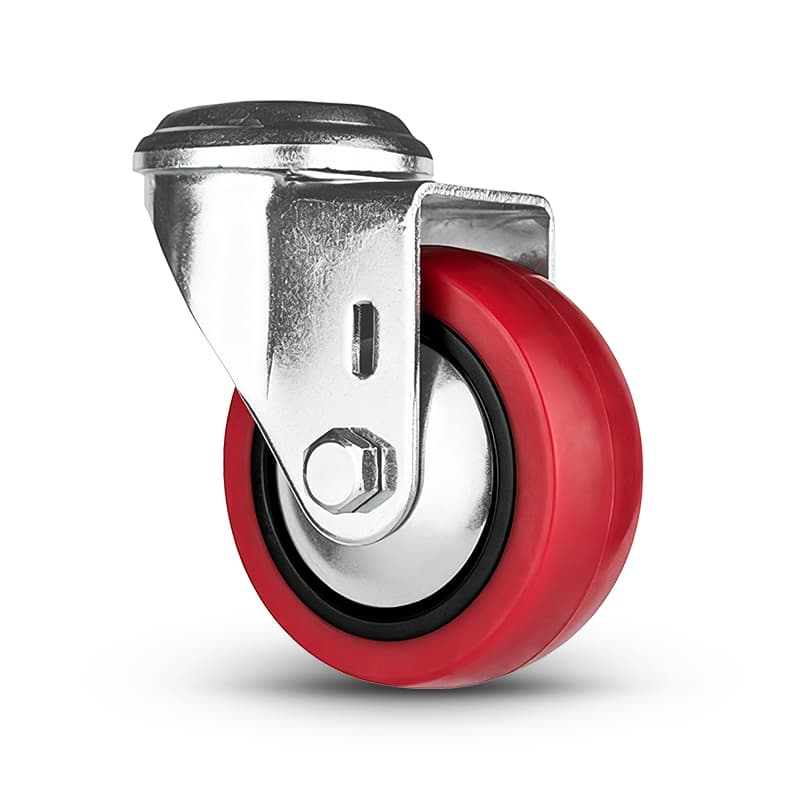

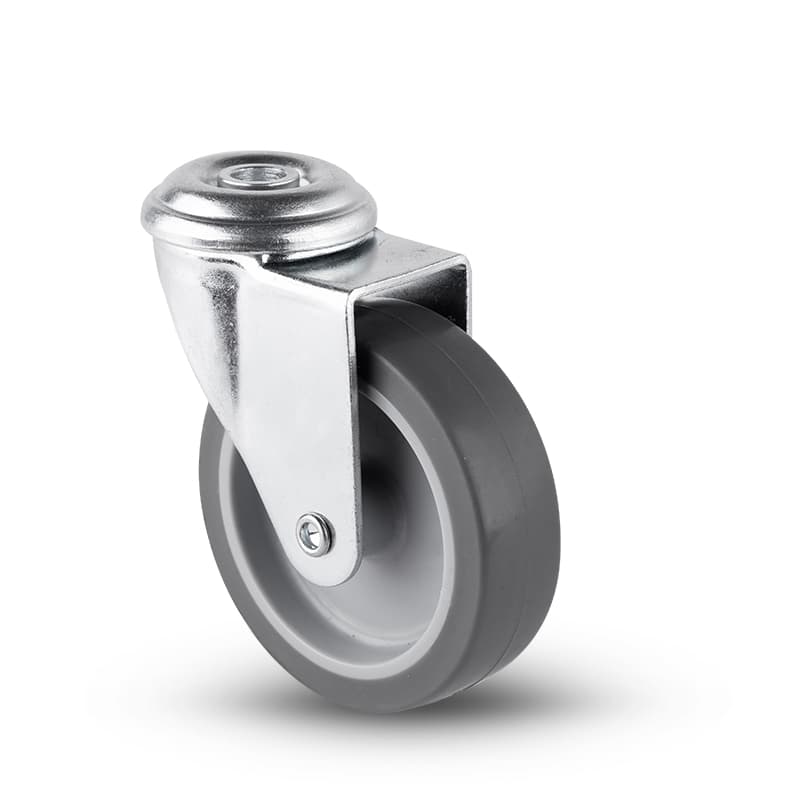

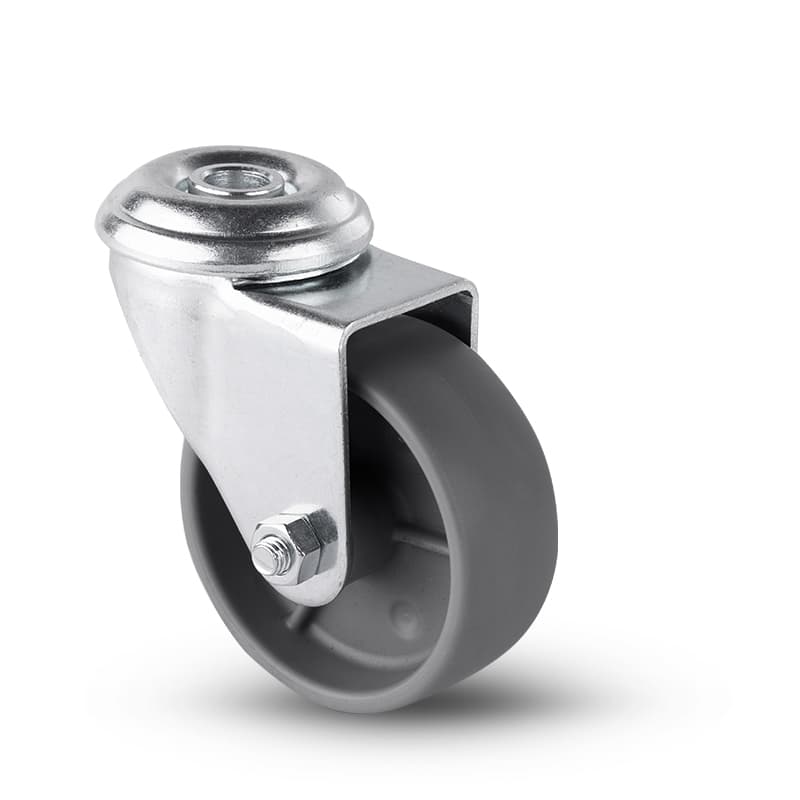

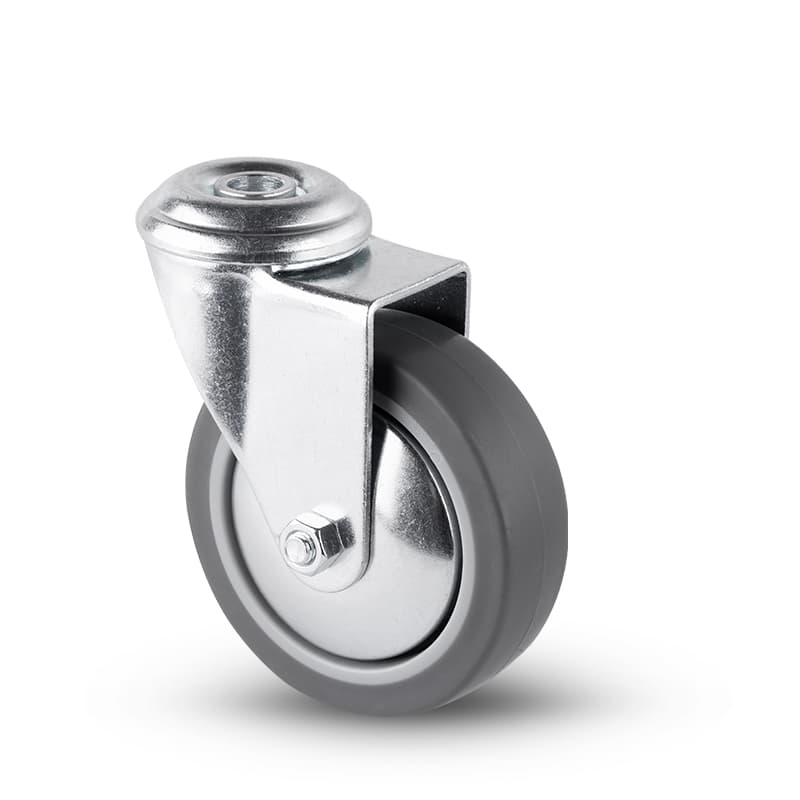

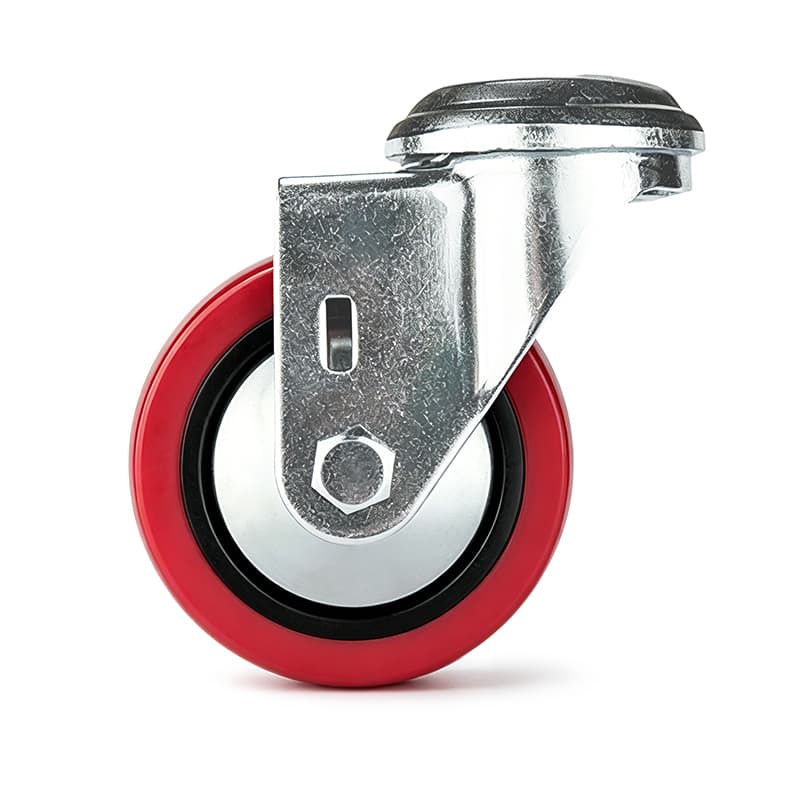

顶孔

EMILY 艾米丽

	100	75	60	50	40
	124.5	96.5	78.5	64	52.5
	33	33	33	28.5	27.5
适配	Ø10	Ø10	Ø10	Ø10	Ø8
	70	56	48	36	24
轴承	〓	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
100	124.5	33	Ø10	70	〓	下载图纸
75	96.5	33	Ø10	56	〓	下载图纸
60	78.5	33	Ø10	48	〓	下载图纸
50	64	28.5	Ø10	36	〓	下载图纸
40	52.5	27.5	Ø8	24	〓	下载图纸

顶孔

EMILY 艾米丽

	100	75	60	50
	124.5	96.5	78.5	64
	33	33	33	28.5
适配	Ø10	Ø10	Ø10	Ø10
	70	56	48	36
轴承	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
100	124.5	33	Ø10	70	〓	下载图纸
75	96.5	33	Ø10	56	〓	下载图纸
60	78.5	33	Ø10	48	〓	下载图纸
50	64	28.5	Ø10	36	〓	下载图纸

顶孔

EMILY 艾米丽

	75	60	50	40
	96.5	78.5	64	52.5
	33	33	28.5	27.5
适配	Ø10	Ø10	Ø10	Ø8
	56	48	36	24
轴承	〓	〓	〓	〓
	下载图纸	下载图纸	下载图纸	下载图纸

			适配		轴承
75	96.5	33	Ø10	56	〓	下载图纸
60	78.5	33	Ø10	48	〓	下载图纸
50	64	28.5	Ø10	36	〓	下载图纸
40	52.5	27.5	Ø8	24	〓	下载图纸

场景图

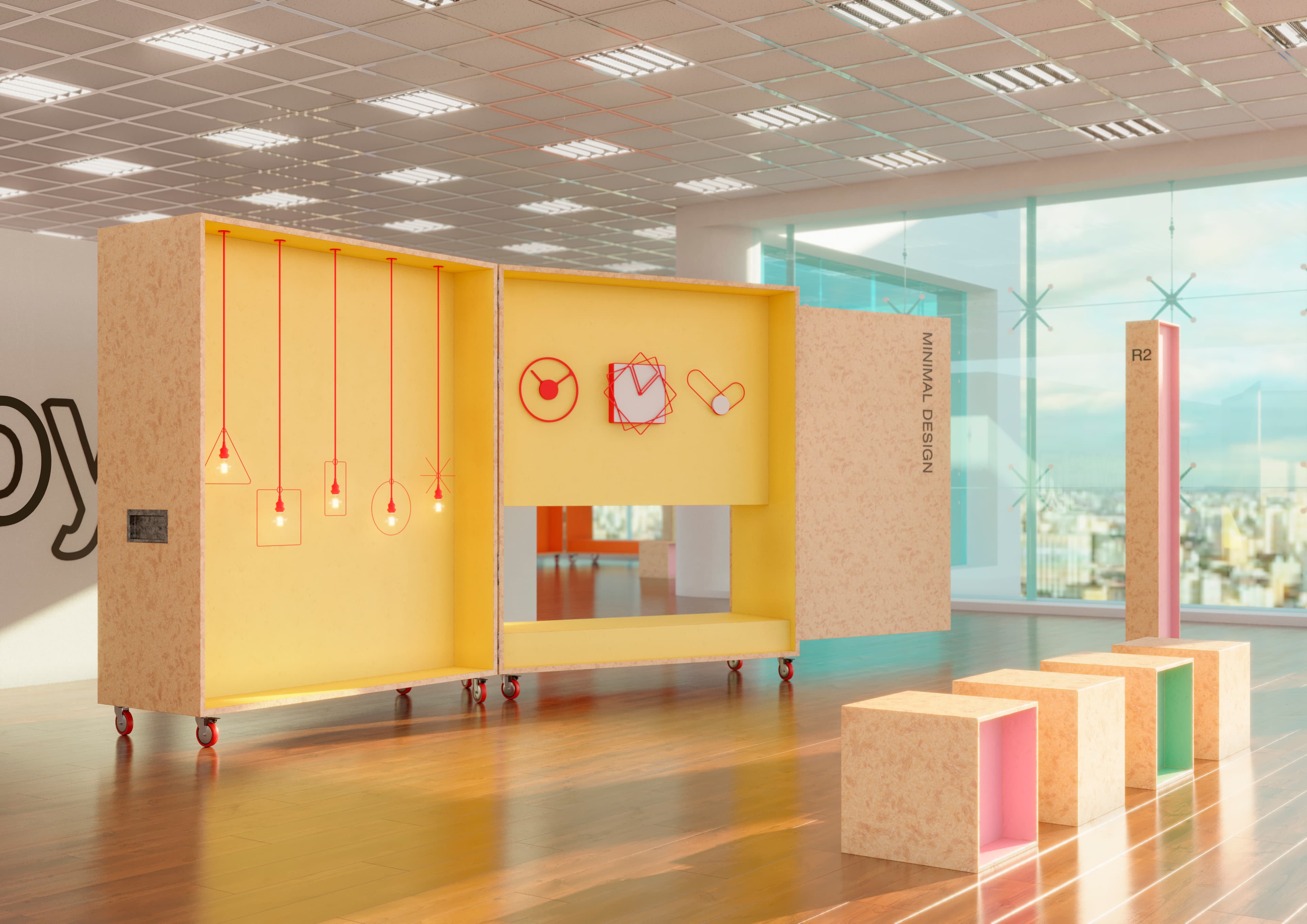

EMILY (2).jpg

EMILY (5).jpg

Emily_general (2).jpg

IMG_02_EMILY_75_DET_MUEBLE copia.png

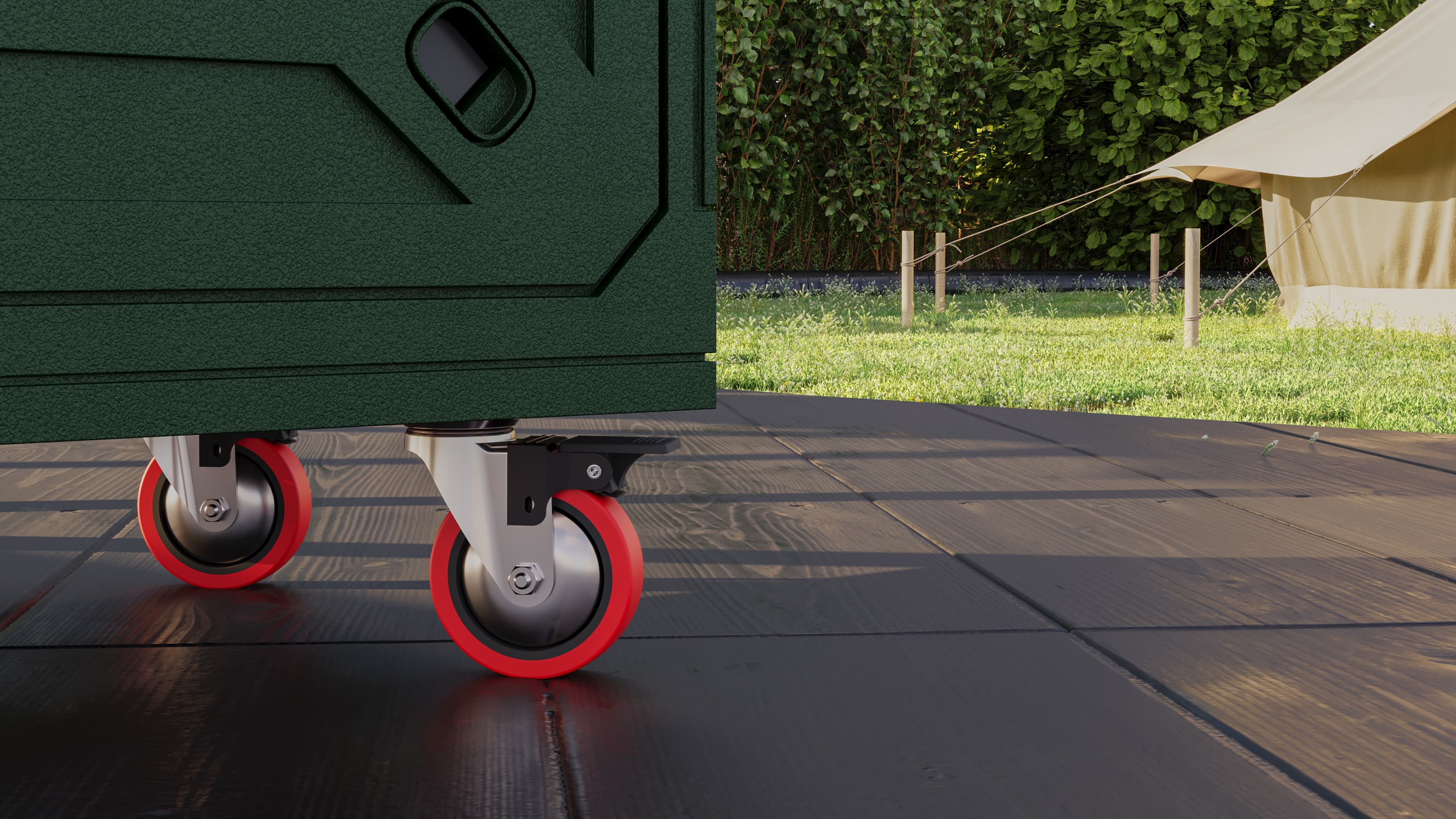

IMG_02_EMILY_75_DET_MR copia.jpg

IMG_02_EMILY_75_ESCENA_ copia.jpg

关联产品


埃里卡

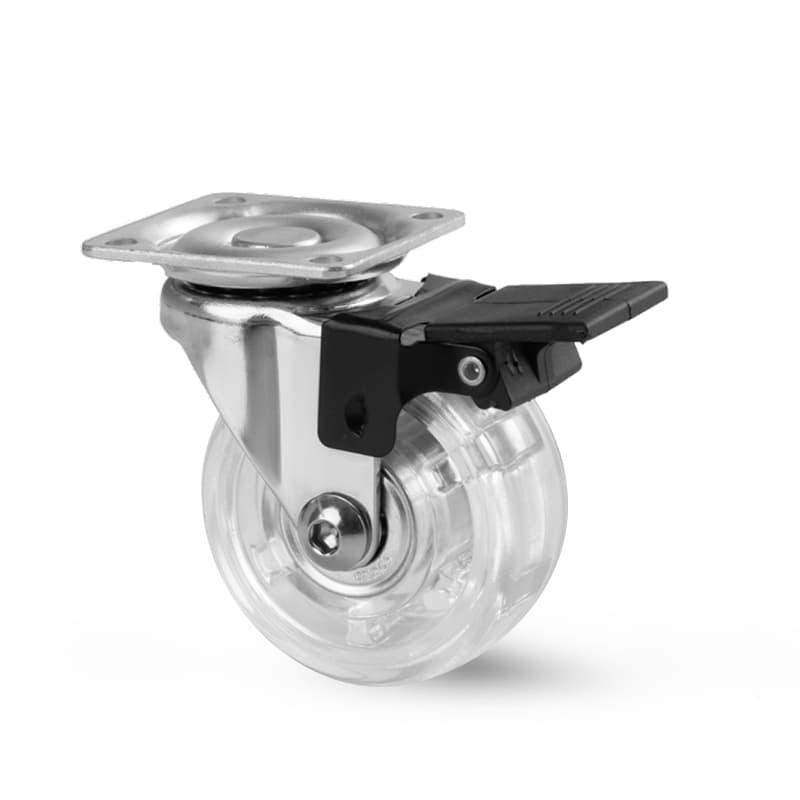

艾玛
